Xe ô tô chở rác Thaco Towner 800 (chữ X) 3 khối

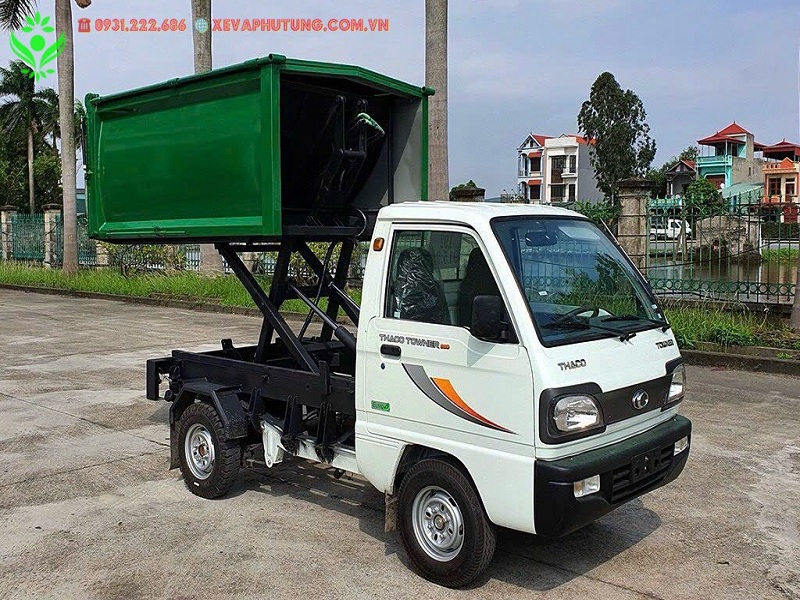

HÌNH ẢNH XE Ô TÔ CHỞ RÁC 3 KHỐI THACO TOWNER 800 DẠNG CHỮ X

THÔNG SỐ KỸ THUẬT

TT		Nội dung		Đơn Vị	Thông số kỹ thuật
1. Thông số chung
1.1		Loại phương tiện			Ô tô chở rác
1.2		Nhãn hiệu, số loại			THACO TOWNER 800
1.3		Công thức bánh xe			4 x 2
2. Thông số về kích thước
2.1		Kích thước chung (Dài x Rộng x Cao)		mm	3.590 x 1.480 x 1.860
2.2		Chiều dài cơ sở		mm	2.010
2.3		Vệt bánh xe (Trước/ Sau)		mm	1210/1205
2.4		Vệt bánh xe sau phía ngoài		mm	1.205
2.5		Chiều dài đầu xe		mm	830
2.6		Chiều dài đuôi xe		mm	960
2.7		Chiều rộng cabin		mm	1.410
2.8		Chiều rộng thùng hàng		mm	1.320
2.9		Khoảng sáng gầm xe		mm	145
2.10		Góc thoát trước/ sau		độ	26/22
3. Thông số về khối lượng
3.1		Khối lượng bản thân		kg	1.240
		– Phân bố lên trục trước		kg	595
		– Phân bố lên trục sau		kg	645
3.2		Khối lượng hàng chuyên chở cho phép tham gia giao thông		kg	500
3.3		Khối lượng hàng chuyên chở theo thiết kế		kg	500
3.4		Số người cho phép chở kể cả người lái		Người	02 (130kg)
3.5		Khối lượng toàn bộ cho phép tham gia giao thông		kg	1.870
		– Phân bố lên trục trước		kg	750
		– Phân bố lên trục sau		kg	1120
3.6		Khối lượng toàn bộ theo thiết kế		kg	1.870
3.7		Khả năng chịu tải lớn nhất trên từng trục của xe cơ sở		kg	–
		– Phân bố lên trục trước		kg	750
		– Phân bố lên trục sau		kg	1.120

4.1		Tốc độ cực đại của xe		km/h	98,19
4.2		Độ dốc lớn nhất xe vượt được		%	22
4.3		Thời gian tăng tốc từ lúc khởi hành – 200m		s	20,115
4.4		Độ ổn định ngang không tải		độ	35^o38′
4.5		Bán kính quay vòng nhỏ nhất theo vết bánh xe trước phía ngoài		m	4,1
5 .Động cơ
5.1		Nhà sản suất ,kiểu loại		mm	DA465QE
5.2		Loại nhiên liệu , số kỳ , số xy lanh , cách bố trí , kiểu làm mát			Xăng không pha chì, 4kỳ, 4 xy lanh thẳng hàng, làm mát bằng nước
5.3		Dung tích xilanh		cm³	970
5.4		Tỉ số nén			8,8:1
5.5		Đường kính xy lanh x hành trình piston		mm	65,5 x 72
5.6		Công suất lớn nhất		kW/v/ph	35/5000
5.7		Mô men xoắn lớn nhất		N.m/v/ph	72/(3000 ¸3500)
5.8		Phương thức cung cấp nhiên liệu			Phun trực tiếp
5.9		Bố trí động cơ trên khung xe			Phía trước
6 .Li hợp
6.1		Nhãn hiệu			Theo động cơ
6.2		Kiểu loại			Đĩa đơn, Ma sát khô
6.3		Kiểu dẫn động			Cơ khí
7. Hộp số
7.1		Nhãn hiệu hộp số chính			462QE1
7.2		Kiểu loại			Cơ khí
7.3		Kiểu dẫn động			Cơ khí
7.4		Số cấp số			05 số tiến, 01 số lùi
7.5		Tỉ số truyền các số			i_h1= 3,346	i_h2= 2,094
					i_h3= 1,363	i_h4= 1,000
					i_h5= 0,831	i_L= 3,567
8. Trục các đăng
8.1		Nhãn hiệu trục các đăng			LAI06.2201010-A7J6
8.2		Kiểu loại			Đơn, không đồng tốc
8.3		Đường kính		mm	50
9. Cầu xe
9.1		Cầu dẫn hướng			Cầu trước
9..2		Cầu chủ động			Cầu sau
9.3		Tỷ số truyền của truyền lực chính			5,125
10 . Hệ thống lái
10.1		Nhãn hiệu cơ cấu lái			3401010-6J6
10.2		Kiểu loại cơ cấu lái			Bánh răng, thanh răng
10.3		Dẫn động lái			Cơ khí
10.4		Tỷ số truyền cơ cấu lái			22,34
11. Hệ thống phanh
11.1		Phanh công tác – Kiểu loại – Dẫn động			Phanh đĩa ở cầu trước và má phanh tang trống ở cầu sau Thủy lực hai dòng, trợ lực chân không
11.2		Phanh dừng – Kiểu loại – Dẫn động			Má phanh tang trống Cơ khí, tác động lên bánh xe cầu chủ động
12. Hệ thống treo
12.1		Hệ thống treo trục trước			Treo độc lập, lò xo trụ Giảm chấn thuỷ lực
12.2		Hệ thống treo trục sau			Phụ thuộc, nhíp lá, Giảm chấn thuỷ lực
13. Vành bánh xe, lốp
13.1		Số lượng			4+1
13.2		Lốp trước			5.00-12 (700kg)
13.3		Lốp sau			5.00-12 (700kg)
13.4		Áp suất không khí trong lốp trước		kPa	450
13.5		Áp suất không khí trong lốp sau		kPa	450
14. Hệ thống điện
14.1		Điện áp hệ thống		V	12
14.2		ắc quy (điện áp ,dung lượng)			12V – 45Ah
14.3		Máy phát (điện áp, công suất)			14V – 65A
14.4		Động cơ khởi động (điện áp, công suất)			12V ; 0,8 kW
14.5		Hệ thống chiếu sáng, tín hiệu (chiếc/màu sắc)
14.5.1		Đèn chiếu xa + chiếu gần		02	Màu trắng
14.5.2		Đèn sương mù trước/ sau		02/02	Màu trắng/Màu đỏ
14.5.3		Đèn kích thước trước/ sau		02/02	Màu trắng/Màu đỏ
14.5.4		Đèn xi nhan trước/ sau		02/02	Màu vàng/ màu vàng
14.5.5		Đèn phanh		02	Màu đỏ
14.5.6		Tấm phản quang		02	Màu đỏ
14.5.7		Đèn lùi		02	Màu trắng
14.5.8		Đèn soi biển số		01	Màu trắng
15. Ca bin
15.1		Kiểu ca bin			Kiểu bắt chặt với khung xe
15.2		Kích thước (Dài x rộng x cao)			1.319 x 1.410 x 1.423
16. Thùng xe
16.1		Mô tả			Thùng chở rác sản xuất và lắp ráp tại Việt Nam
16.2		Kích thước lòng thùng (Dài x rộng x cao) cho phép		mm	1.870/1.230 x 1.320/1.250 x 900/840 = 1,73 m3
16.3		Kích thước lòng thùng (Dài x rộng x cao) thực tế		mm	1.870/1.230 x 1320 x 1.600 = 3 m3 (80% dung tích thêm)
16.3		Kết cấu thùng: Thùng kín, thành 2 bên biên dạng cong có dầm ở cạnh, nóc thùng mở ra hai bên và cửa cánh sau thùng 3 cánh đóng mở kiểu bản lề với 2 cánh bên và 1 cánh dưới			Được liên kết hàn bằng hồ quang điện chắc chắn. Kết cấu thùng bằng thép hợp kim. chịu mài mòn và chịu áp lực cao hiệu Hiten Nhập khẩu từ Nhật Bản. Sàn thùng: Thép tấm Hiệu HT690 dày, 2,4mm Thành thùng: thép tấm Hiệu HT690, dày 2 mm Nóc thùng: Tôn mỏng, dầy 0,4mm Khung xương: Thép tấm SS400 gấp định hình dầy 3 mm
17. Thiết bị thuỷ lực
17.1		Bơm thủy lực vỏ nhôm Nhập khẩu từ Italia			Loại bơm bánh răng
17.3		Áp suất làm việc tối đa của bơm		Bar	250
17.4		Lưu lượng bơm		cm³/vòng	6.5
17.5		Xilanh nâng hạ thùng hàng		Bộ	90 x 50 x 290
17.6		áp suất làm việc		Bar	210
	17.7	Xilanh nâng hạ thùng hàng kiểu chữ X	Bộ		90 x 50 x 290
	17.8	chiều cao nâng từ mặt đất đến sàn thùng cao tối đa	mm		1.600
	17.9	Xi lanh xả rác 1 tầng copa	Bộ		50 x 25 x 700
	17.10	áp suất làm việc	Bar		210
	17.11	Van điều khiển hiệu BLB 70 đặt tại vị trí phía sau xe bên trái (bên lái xe)	Bộ		2 tay van
