- Dung tích: Thường từ 28.000 – 33.000 lít (tương đương 28 đến 33 khối).
- Vật liệu bồn: Inox 304 chống gỉ, mặt trong được đánh bóng gương để dễ dàng vệ sinh, tiệt trùng.
- Cách nhiệt: Sử dụng lớp Polyurethane dày từ 80-100mm giúp giữ nhiệt độ sữa dưới 4°C suốt quá trình vận chuyển.
- Hệ thống xả: Trang bị van xả tự động tiêu chuẩn thực phẩm, bơm công suất lớn giúp bốc dỡ hàng nhanh chóng.
- Khung gầm:

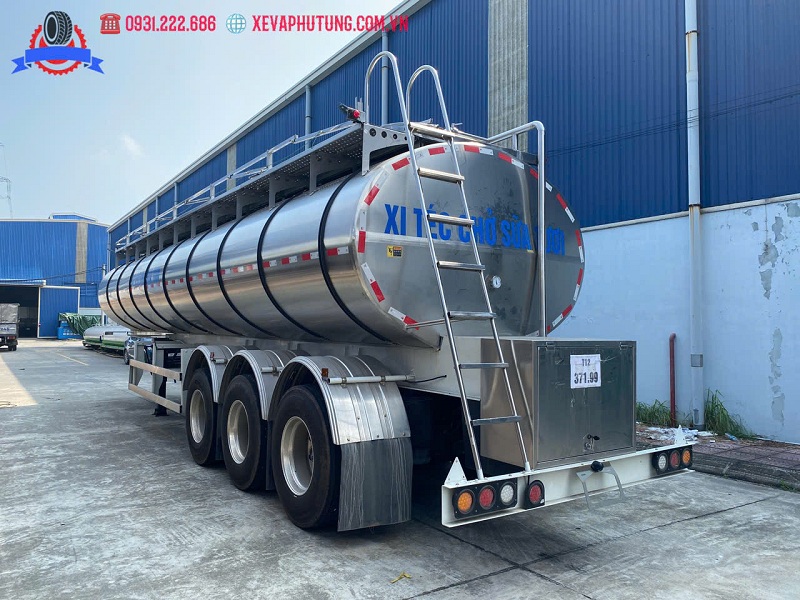

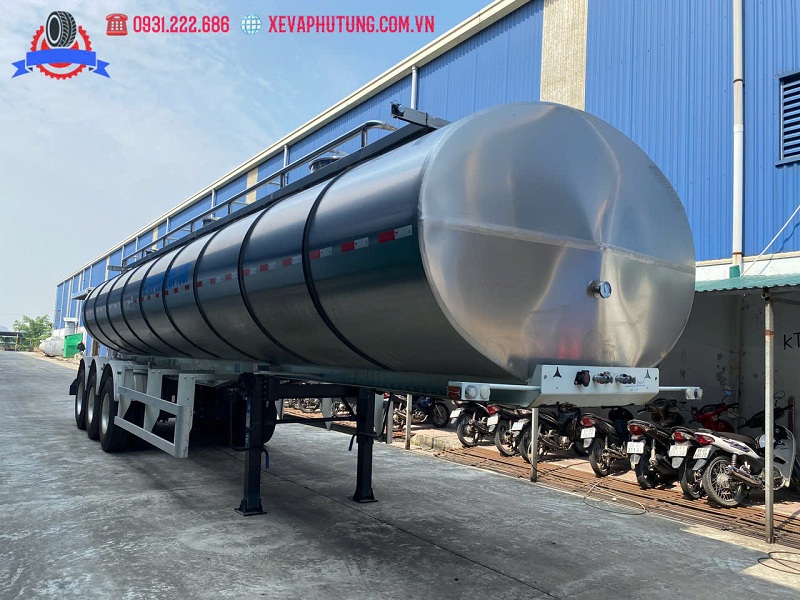

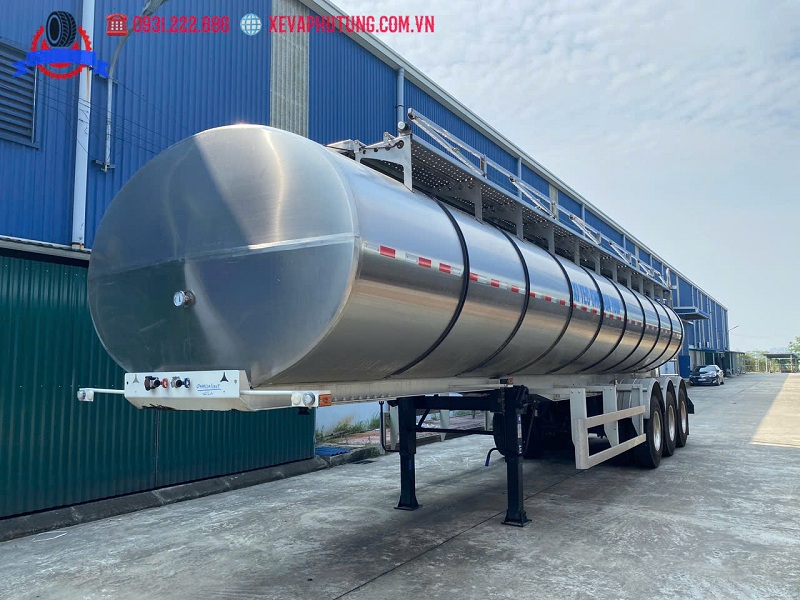

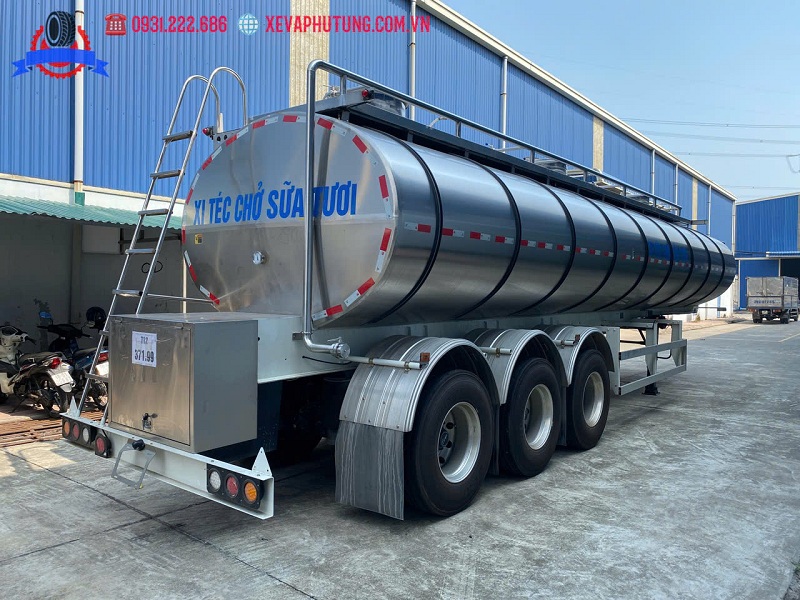

HÌNH ẢNH SƠ MI RƠ MÓC XI TÉC CHỞ SỮA TƯƠI 28 KHỐI NHẬP KHẨU

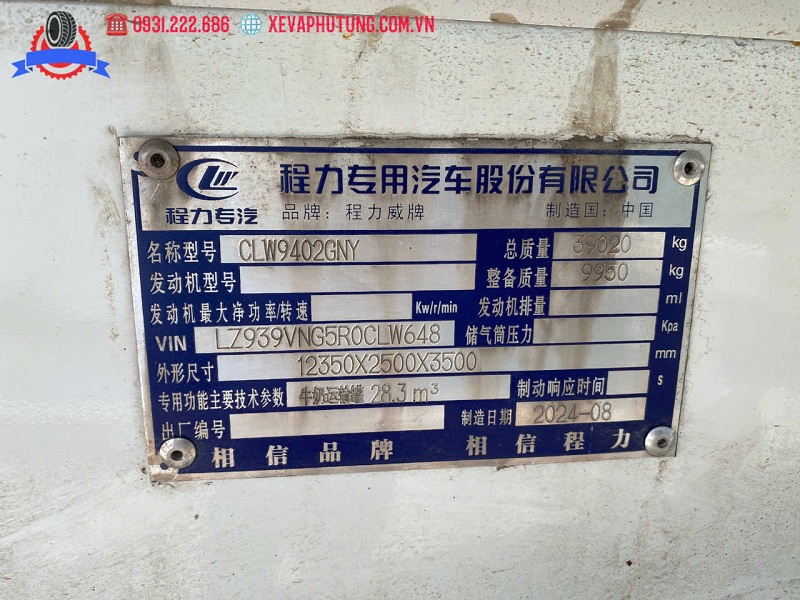

Thông số kỹ thuật sơ mi rơ mooc bồn chở sữa tươi 28 khối
| Model | CLW9403GNYDX | Kích thước tổng thể sơ mi rơ mooc bồn chở sữa tươi 28 khối (mm) | 12220×2500×3250 |
| Thể tích sơ mi rơ mooc bồn chở sữa tươi 28 khối (lít) | 28000 | Kích thước sơ mi rơ mooc bồn chở sữa tươi 28 khối (LxWxH)mm | 11000×2310×1550 |
| Tổng trọng tải (kg) | 39085 | Tải trọng rơ mooc bồn chở sữa tươi 28 khối (kg) | 30300 |
| Khoang Sơ mi rơ mooc bồn chở sữa tươi 28 khối | 01 | Hình dạng nằm ngang rơ mooc bồn chở sữa tươi 28 khối | Hình bầu dục Oval |
| Chất liệu bồn | SUS304-2B | Độ dày lớp bên trong | δ3.0 mm |
| Độ dày lớp ngoài | δ1.0mm | Diameter for export | ∮51mm |
| Ở giữa lớp cách nhiệt Sơ mi rơ mooc bồn chở sữa tươi 28 khối | Chất liệu Polyurethane, dày70 mm và tấm cách nhiệt cao su
dày 10mm |
Insulation performance | Hiệu suất cách nhiệt sử dụng tạo bọt phun Polyurethane, hiệu suất cách nhiệt không giảm 2 ℃ trong 24 giờ |
| Đầu chỏm bồn Sơ mi rơ mooc bồn chở sữa tươi 28 khối | Độ dày của đầu chỏm 4mm | Thiết bị làm sạch | Mỗi ngăn có một thiết bị làm sạch CIP độc lập dạng cầu xoay 360 ° |

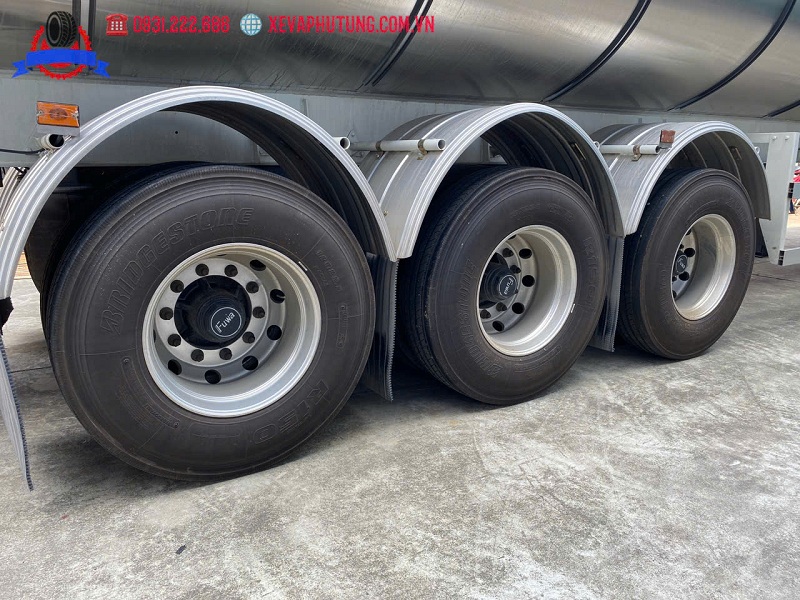

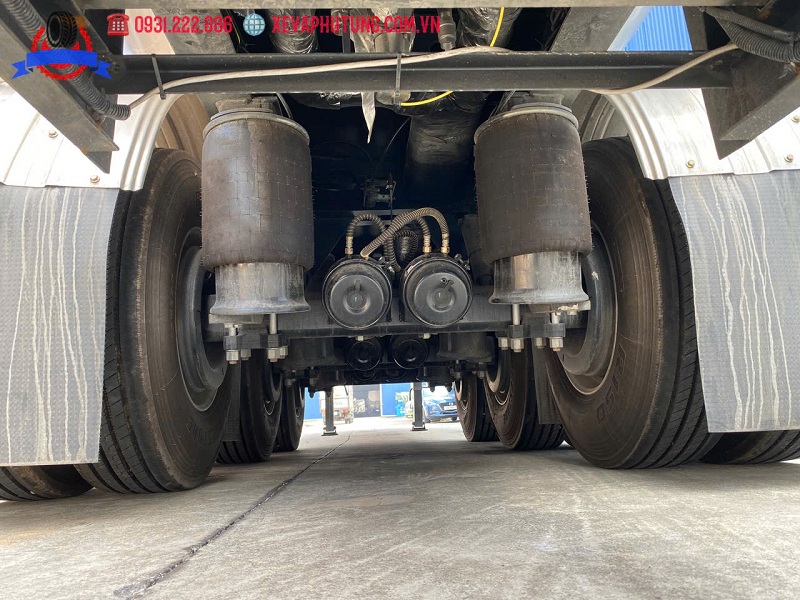

| Khung Sơ mi rơ mooc bồn chở sữa tươi 28 khối | Mooc 3 trục, cầu trục hiệu Fuwa 13 tấn, cỡ lốp: 12R22.5, má phanh 16 tấn, chân chống hợp kim nhôm, thanh chắn hợp kim nhôm, chốt kéo 50 | ||
| Ghi chú Sơ mi rơ mooc bồn chở sữa tươi 28 khối | 1、Công tắc xả sữa và công tắc vệ sinh được làm thành một cấu trúc cụm và mỗi ngăn có một số tương ứng. Thân bồn có thể được phun với phương tiện vận chuyển và khối lượng thực tế theo yêu cầu2、Dung tích bồn: ~ 30000 lít
3、Hộp vận hành phía sau: sử dụng hatchback lò xo khí để mở và lắp tay nắm mở 4、Mỗi nắp van xả và hộp đựng dụng cụ phía sau được trang bị các thiết bị niêm phong kẹp chì để tạo điều kiện thuận lợi cho các yêu cầu quản lý khi xe tải sữa tải và dỡ hàng sữa tươi 5、Có thang lên xuống bồn |
||
*Lưu ý: TSKT theo thiết kế, tiêu chuẩn của nhà sản xuất, có thể thay đổi theo yêu cầu của Cục Đăng kiểm Việt Nam khi đăng kiểm lưu hành.
Loại bồn:
Thân bồn áp dụng cấu trúc thân bồn nằm ngang hình e líp, được chia thành một ngăn cộng với ba bộ tấm chắn sóng hoặc 3 ngăn độc lập.
Mặt trong:
Sử dụng Inox không gỉ AISI 304-2B chuyên dùng cho thực phẩm dày 3.0mm. Công nghệ hàn phẳng hồ quang Argon tự động CNC máy hàn định hình, được cán và đánh bóng. Thân bồn được máy uốn khổ lớn từ tấm Inox cuộn thành một hình trụ elip hạn chế mối hàn tạo mặt phẳng lớn nhẵn bóng, hạn chế tích tụ bụi bẩn.
Chỏm bồn:
Các chỏm bồn của khoang sử dụng Inox 304-2B dày 4mm. Chỏm cầu được tạo thành do ép thủy lực, có hình dáng cân đối, đẹp mắt. Nó có thể làm giảm hiệu quả việc sữa tươi đọng lại trên đầu chỏm bồn khi xe đang chạy và khả năng chống va đập của nó cao hơn nhiều so với các loại chỏm phẳng và chỏm hình nón.
Tấm chắn sóng:

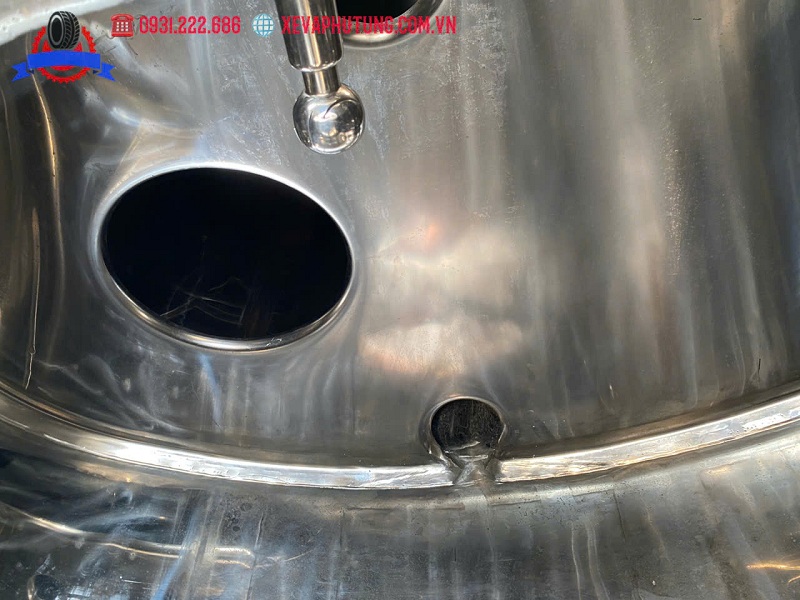

Tấm inox 304-2B dày 4mm được dập phồng thành hai vách ngăn kín hình cánh bướm và hai tấm chắn sóng có hố ga. Tất cả các thiết bị chắn sóng được lắp đặt bên trong bồn theo phương thức hàn hoàn toàn và có các gờ xả nước hình vòng cung. Các liên kết tạo thành một góc rộng, thuận tiện hơn cho việc vệ sinh. Tất cả các mối hàn bên trong thân bồn được đánh bóng phù hợp với yêu cầu quy trình sản xuất của Úc, và hiệu quả xử lý đạt yêu cầu cấp thực phẩm Quốc tế. Độ bền của loại tấm sóng cánh bướm này cao hơn nhiều so với loại tấm phẳng hoặc đầu tấm sóng.
Tăng cứng chịu tải:
Chúng tôi sử dụng phần mềm R&D chuyên nghiệp để tính toán diện tích chịu lực của thân bồn trong quá trình di chuyển và quay của xe vận chuyển sữa. Các giá đỡ gia cố bằng Inox được hàn hoàn toàn vào thân bồn để nâng đỡ toàn bộ thân bồn theo khoảng cách tỷ lệ tương ứng. Vừa đảm bảo sức bền tổng thể của thân bồn, vừa giúp giảm độ dày của thùng bên trong và giảm trọng lượng của mooc chở sữa một cách hiệu quả;;
Lớp cách nhiệt:
Chúng tôi sử dụng bọt phun Polyurethane nhập khẩu theo tiêu chuẩn Quốc tế để bao phủ toàn bộ thân bồn, và liên kết chắc chắn vào mặt ngoài của lớp lót bên trong của bồn, cộng với bông nhựa cao su dày 10mm để cách nhiệt chống cháy, tổ chức đồng nhất và tinh tế, và hiệu quả cách nhiệt tốt. Khi vận chuyển thực phẩm lỏng trong điều kiện nhiệt độ bình thường, nhiệt độ thay đổi không quá 2°C trong 24 giờ khi chênh lệch nhiệt độ là 30°C
Thân ngoài:
Phương pháp lắp đặt bên ngoài được tán với nhau, dễ lắp đặt và bảo trì hơn, đồng thời trọng lượng được giảm đáng kể. Mục đích tăng nạp được nhiều sữa hơn cho người dùng.
Hệ thống làm sạch CIP:

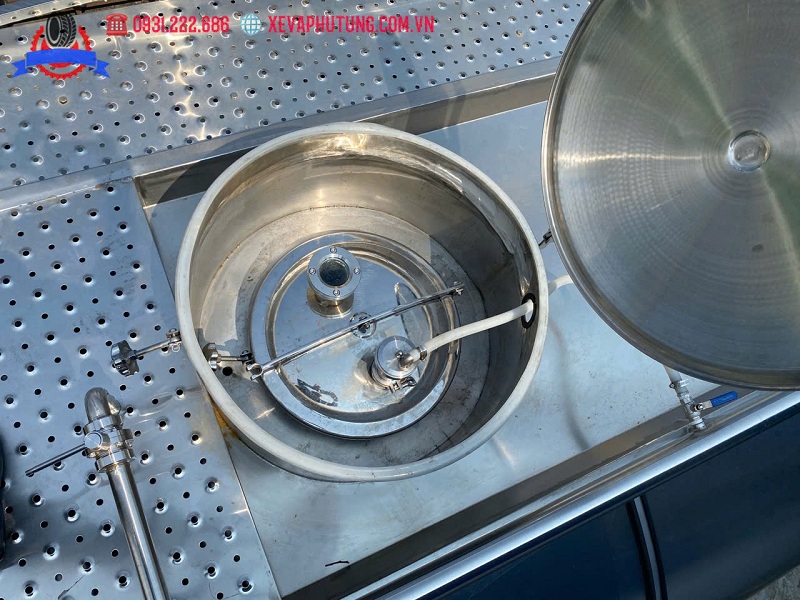

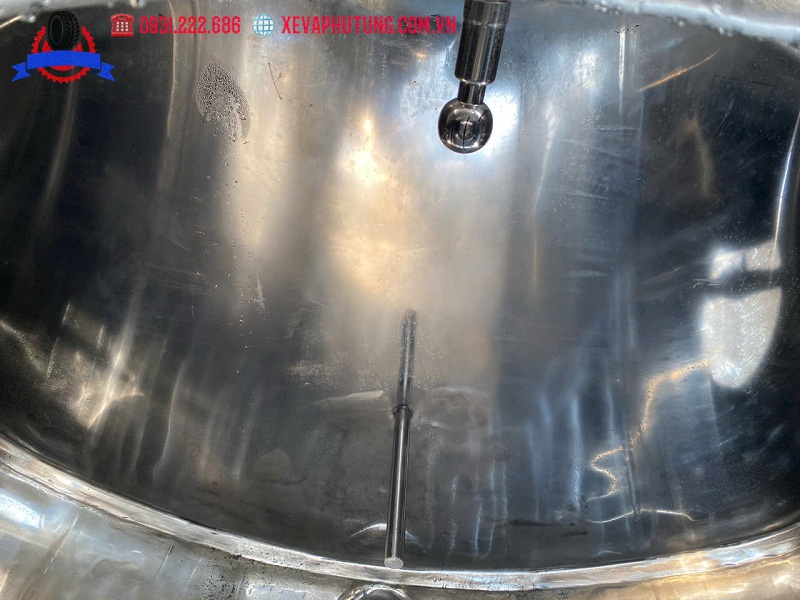

Quả cầu vệ sinh làm sạch CIP được phân bổ đều bên trong từng khoang, tất cả đều được làm bằng SUS304. Nước phun làm sạch có thể xoay 360 °, để dung dịch tẩy rửa có thể tiếp cận bất kỳ phần nào của bồn và đảm bảo đủ lực tác động;

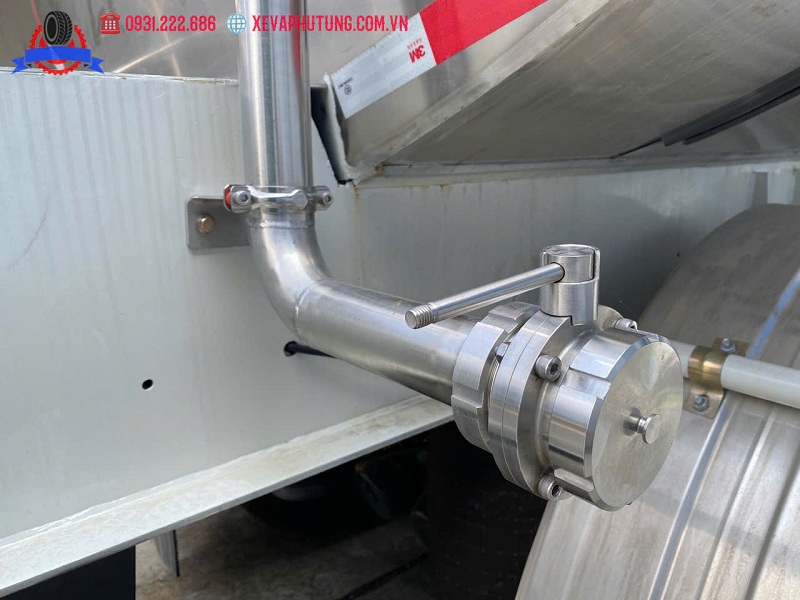

Đầu cấp /xả:

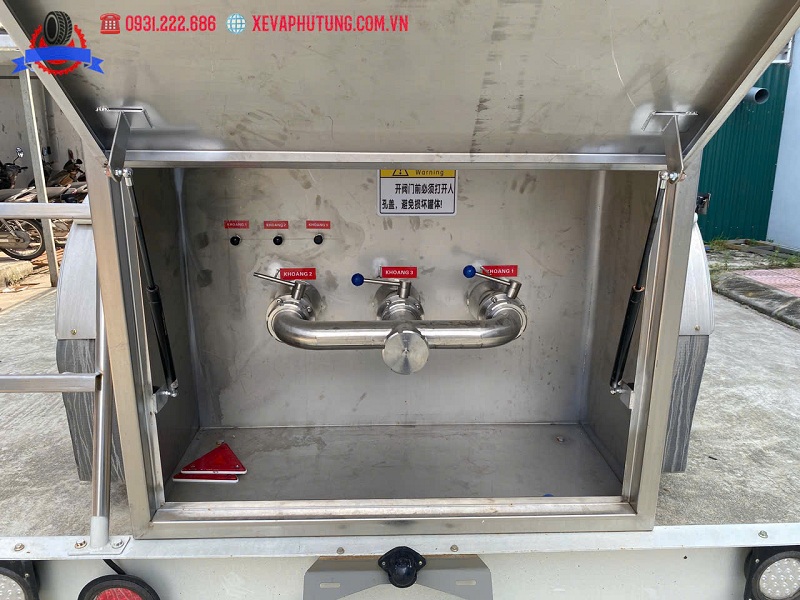

Bố trí phía sau thùng chứa, đầu cấp / xả ra sữa có đường kính 50mm, van bướm với vòi 50mm và nắp đai ốc không có vòi, kết thúc ở phía sau thùng chứa bên trong hộp sữa phía sau.
Van thở hai chiều sơ mi rơ mooc bồn chở sữa tươi 28 khối
Có hệ thống van thông hơi tích hợp sẽ được lắp đặt cùng với đầu vào / đầu ra sữa để đảm bảo hiệu suất thông gió của xe chở sữa trong quá trình cấp và xả sữa;

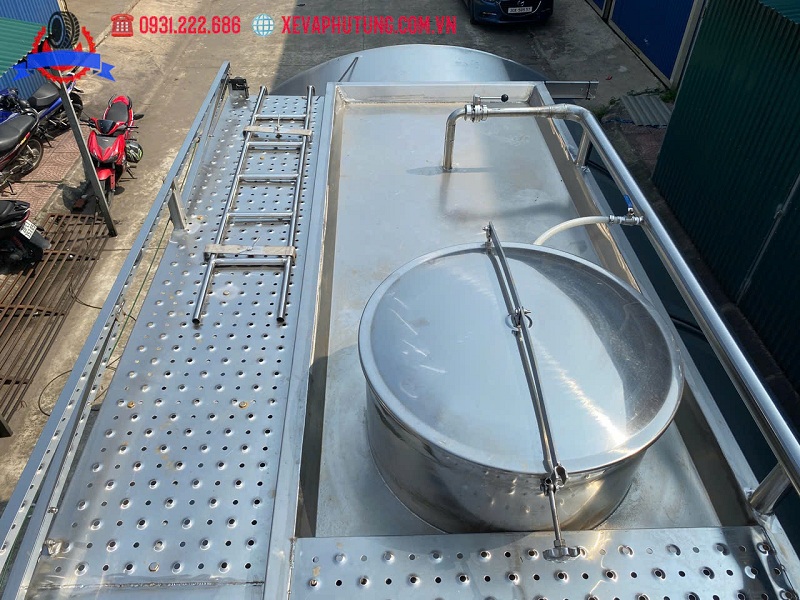

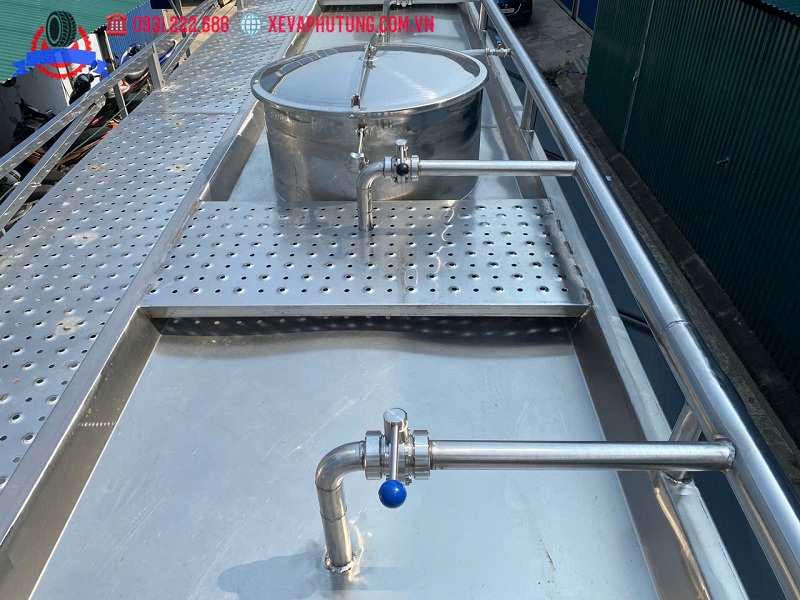

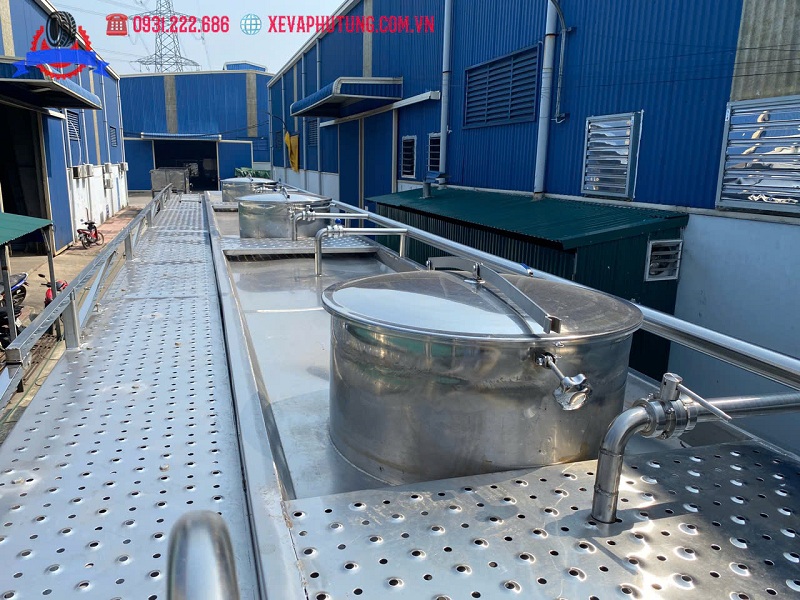

Bệ chống trượt sơ mi rơ mooc bồn chở sữa tươi 28 khối

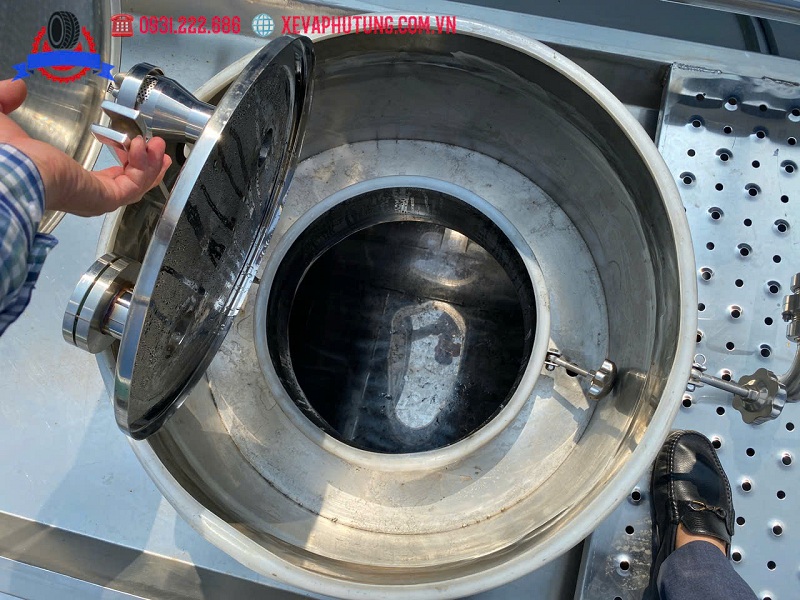

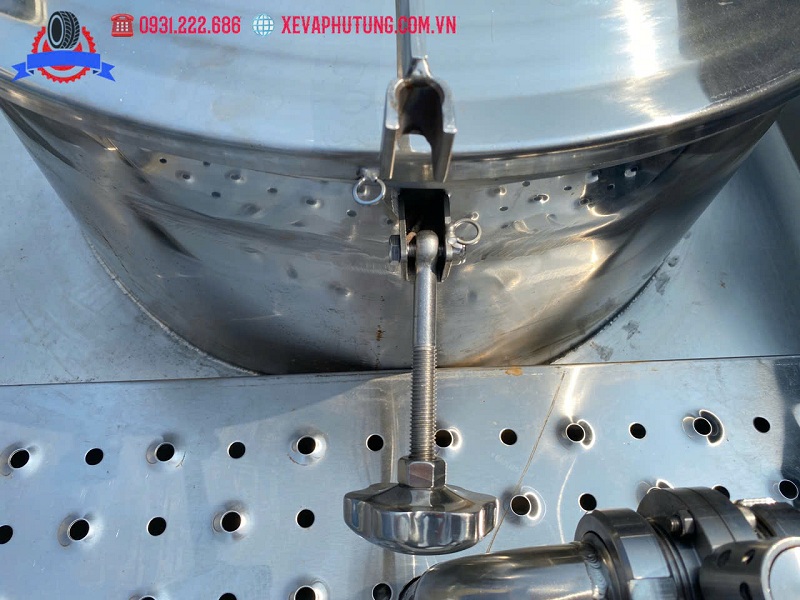

Bệ chống trượt sử dụng các bàn đạp chống trượt được hình thành bằng cách dập và gấp tấm Inox hoặc hợp kim nhôm, có tác dụng chống trượt hiệu quả, tránh được sự cố chống trượt do thời tiết lạnh và đóng băng, để tạo điều kiện cho người vận hành đi lại an toàn trên nóc bồn khi rửa bồn.

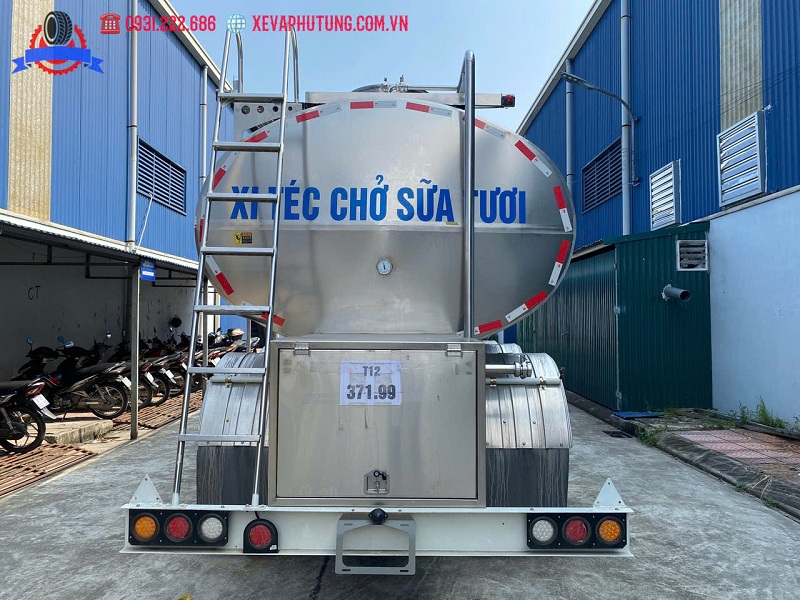

Thang lên xuống:
Thang được uốn và hàn bằng ống Inox SUS304 vào phía trước bồn vận chuyển gắn trên xe để thuận tiện cho người vận hành và thẩm mỹ xitec khi nhìn tổng thể từ phí sau.
